HYG-1型 環保型PCB制板工藝系統

一、系統特點

PCB制版工藝系統是PCB設計及驗證設計快速制板的研發利器,PC控制完成全自動鉆孔替代人工操作;PCB雕刻、局部雕刻、鉆擴孔、切割一次完成,雕刻制板解決了化學污染環境的優點,減少了使用轉印紙、感光紙等工藝的麻煩;采用USB接口通信,速率快,軟件操作簡單。

二、雕刻機結構及技術參數

傳動機構 XYZ均采用直線導軌,滑塊預緊裝置,保證滑塊無間隙;機器整體結構采用鑄鐵件,整體銑平,導軌支撐面平整、穩定;XYZ軸均采用德國原裝進口滾珠絲桿,運動平穩,雕刻精度高、整體震動小。

強大的軟件設計功能,通過 PROTEL繪制圖形后轉換成Gerber文件導入雕刻機軟件系統,該系統具有原點設定、返回原點、雙面板定位孔沖定、線路隔離、鏤空、隔邊、斷點續刀、局部雕刻及鉆孔識別孔徑大小及選擇刀具、鉆頭等識別功能。 如果還想了解其他實驗室相關產品:請點擊 化學實驗室設備、物理實驗室設備心肺復蘇模擬人

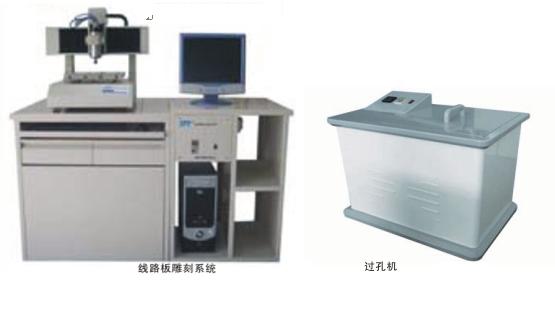

環保型PCB制板工藝系統

主要技術參數:

規格型號

HYG-1

鉆孔深度

0.02~ 3mm

追大工作面積

320mm × 320mm

鉆孔孔徑

≥ 0.4mm

加工面數

單 /雙面

鉆孔速度

100 孔/分鐘

驅動方式

步進電機

直線導軌

工業級線形方滑軌

主軸電機

60000rpm變頻電機

傳動方式

滾珠絲桿

追大移動速度

4.8m /min

控制方式

ARM

追小線寬

4mil( 0.1016mm )

通信方式

RS-232/USB

追小線距

6mil( 0.1524mm )

安全性能

硬件限位保護,超限自停

分辨率

0.003125mm

防塵罩

標配

三、雙面板過孔機

技術參數:

追大孔化板面

340* 340mm

陽極銅板

180*100* 2mm (2套)

追小孔徑精度

0.5mm

電源

220V/50-60HZ

追大厚徑比

2.5:1

外形尺寸

350*270* 490mm

工作電流

0 -3A 可調

重量

45Kg

四、全套系統推薦配置:

名 稱

規格型號

數量

備 注

電腦



1臺

自備

線路板裁板機

CBJ

1臺



線路板雕刻機

3020

1臺



PCB教學掛圖

TP

1套

1、尺寸:1200* 800mm ,彩色噴繪;

2、塑框鑲邊,內容介紹制板設計工藝及制作流程。

PCB仿真教學軟件

JC

1套

用于 PCB教學用視頻資源CD

配套耗材

單面敷銅板

8mm * 12mm

50片



雙面敷銅板

30mm * 30mm

25片



雕刻刀



10根



鉆頭



10支



化學沉銅液



1桶



雙面板導電膠



1瓶



附注:實際增減設備數量,根據實際需求。
