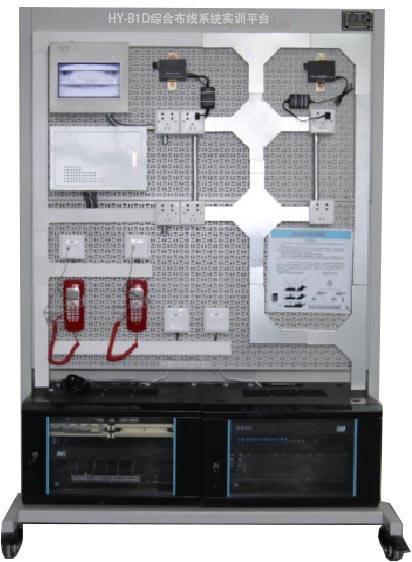

HY-B1D綜合布線系統實訓平臺
一、設備組成：
1、設備采用開放式網孔開型臺架、網絡設備、工業鋁型材支架、高級噴塑鋼網孔掛板、電源控制器、配備工業用電源模塊、輔材及工具等組成；配備有移動腳輪，方便移動及安裝。
2、能夠使學生完成設備與信息盤間的安裝與布線、進線水平布線的敷設及建筑物子系統中光纜、電纜、通訊線等敷設等項目，并可通過垂直子和水平布線系統對系統進行拓展，綜合其它管理級別的設備，從而掌握其各系統接線技術要點。
二、技術參數：
1、電源：AC220V±5%、具有漏電保護
2、外形：1280×680×1800（mm）
三、配置清單
備索
四、實訓項目
1、設備間子系統實踐；
2、工作區子系統實踐；
3、管理區子系統實踐；
4、配線區子系統實踐
5、干線（垂直）子系統實踐
6、水平子系統實踐
7、干線子系統實踐；
8、網絡評測與連接實踐；
9、采用T568A、568B兩種標準壓接模塊操作
10、按線路圖將各部分連線
11、采用T568A、568B兩種標準制作水晶頭實訓項目
12、打線工具的使用操作
13、信息面板及防塵蓋的安裝操作
14、配線架的安裝操作
15、標準墻柜設備安裝操作
16、在超五類跳線壓接線操作
17、標記、理線、打線、軋線操作
18、線路故障的判斷與處理
19、線路的測試實訓項目
20、測試報告的制作實訓項目
21、設計并安裝一個簡易應用系統
|
