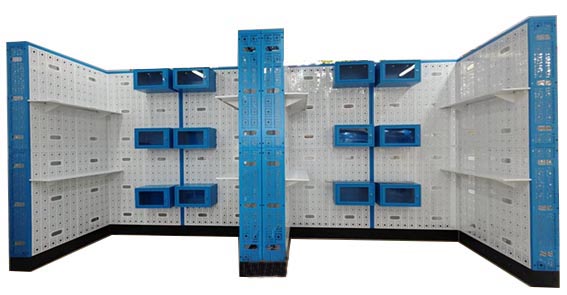

HY-B4網絡綜合布線工程技術實訓裝置
一、產品特點
1、網絡綜合布線工程技術實訓裝置適合IT工程技術原理展示、設備安裝與調試實訓、綜合技能應用與考核等：信息網絡布線系統、計算機網絡工程應用系統、信息安全工程應用系統、智能建筑工程應用系統、智能家居工程應用系統、物聯網工程應用系統、視頻監控工程應用系統、智能報警工程應用系統、消防工程應用系統、電氣工程安裝應用系統等，能夠進行信息網絡布線工作區、水平子系統、垂直子系統等布線安裝與實訓。設備預設M6高硬度螺孔、Φ5通孔、Φ5X15橫向條孔、Φ5X15縱向條孔、Φ25穿線孔、Φ60X150手孔等多種規格的安裝孔，除滿足綜合布線配線子系統機柜、線槽/管、信息插座安裝外，還適合安裝智能樓宇、智能家居、物聯網等各種孔距的終端設備，擴展功能更加強大，能夠作為智能樓宇、智能家居、物聯網工程技術實訓平臺，并且能夠模擬真實暗埋管布線，暗埋穿線在實訓裝置內部進行，模擬工程實際，表面平整美觀。
2、具有網絡綜合布線設計和工程技術實訓平臺功能。
3、實訓一致性好，相同實訓項目，實訓結果相同，并且每組實訓難易程度相同。
4、具有搭建多種網絡永久鏈路、信道鏈路平臺功能。
二、基本配置：
1、墻面采用全鋼質網孔結構，鋼板墻厚度≥1.5mm，本套產品組成一個獨立房間型或組合房間型結構，可按實際要求任意組合，可以增加實訓工位。
2、樓宇工程實訓裝置墻面為全鋼結構，設備內外無任何木板、輕型材料等輔助材料。使其利于延長使用壽命和無需后期更換耗材，真正實現裝置8工位模塊免維護。模擬墻采用模塊化設計可單獨拆卸任意一塊墻面進行維護。
3、整體采用冷軋鍍鋅鋼板，表面平整，不設任何凹槽結構�？紤]學生實訓沖擊因素，厚度≥1.5mm，
4、墻面網孔設計，孔距M6*30毫米，使用M6攻絲加帽螺（杜絕自攻螺釘掛接設備不牢的安全隱患）牢固掛接網絡設備、插座、機柜。
5、每個實訓區的墻面可以模擬綜合布線系統的水平、垂直子系統進行線槽安裝和線纜布放，能模擬工作區子系統進行插座安裝。
6、實訓區每個實訓角模塊包含有材質為鋁鎂合金的6U機柜1個，4個角共計4套。每角安裝有樓層模擬板及支架2套。模擬二層或三層建筑結構。
7、裝置頂部配有開放式線纜槽，方便觀察走線方向。
三、實訓功能：
仿真網絡工程實際環境，可以模擬綜合布線7個子系統的實訓；
(1)設備可作為日常實訓使用，滿足實訓教學要求。
(2)具有網絡綜合布線設計和工程技術實訓平臺功能。
(3)實訓一致性好，相同實訓項目，實訓結果相同，并且每組實訓難易程度相同。
(4)具有搭建多種網絡永久鏈路、信道鏈路平臺功能。
(5)擴展功能強大，配套相關智能樓設備實訓套件，可展示下列工程技術原理、設備安裝與調試實訓、綜合技能應用與考核等:
1)信息網絡布線系統；
2)計算機網絡工程應用系統；
3)信息安全工程應用系統；
4)智能建筑工程應用系統；
5)消防工程應用系統；
6）電器工程安裝應用。
|
